In che modo le intestazioni pin migliorano le connessioni elettroniche?

Astratto: Intestazioni dei pinsono componenti cruciali nei sistemi elettronici, offrendo interconnessioni affidabili tra circuiti stampati e dispositivi periferici. Questo articolo esplora il design, le applicazioni, i vantaggi e i criteri di selezione dei connettori maschio, fornendo una guida pratica a ingegneri, progettisti e appassionati di elettronica. Shenzhen JYE Technology Co., LTD. è specializzata in connettori maschio di alta qualità per soddisfare le diverse esigenze industriali.

Sommario

• Introduzione alle intestazioni dei pin
• Tipi di intestazioni dei pin
• Vantaggi dell'utilizzo delle intestazioni dei pin
• Applicazioni delle intestazioni dei pin
• Selezione dell'intestazione del pin destro
• Suggerimenti per l'installazione
• Domande frequenti sulle intestazioni dei pin
• Conclusione e contatto

Introduzione alle intestazioni dei pin

Le intestazioni dei pin sono file di pin metallici montati su una base in plastica, comunemente utilizzate per collegare schede a circuiti stampati (PCB) con fili, connettori o altre schede. Forniscono un modo semplice e affidabile per creare collegamenti elettrici rimovibili o permanenti nei dispositivi elettronici. Le intestazioni dei pin possono variare in termini di spaziatura, numero di pin e orientamento, offrendo flessibilità nella progettazione del circuito.

Tipi di intestazioni dei pin

Comprendere i tipi di intestazioni dei pin aiuta a selezionare il componente giusto per un progetto:

• Intestazioni pin a riga singola:Sono costituiti da un'unica linea di pin, adatti a layout compatti.

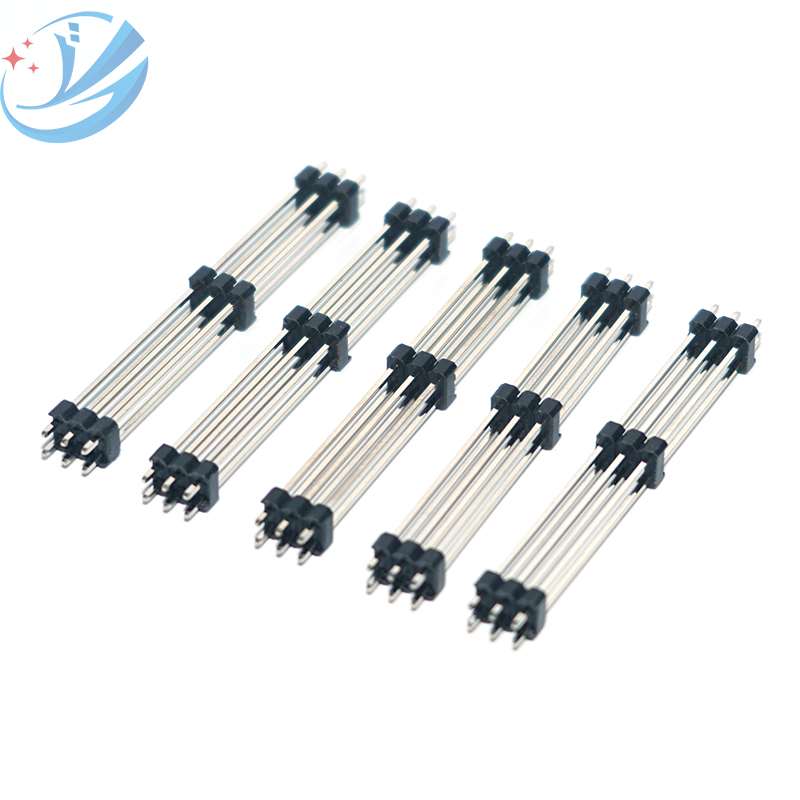

• Intestazioni pin a doppia fila:Presentano due linee parallele di pin, che forniscono una connettività più elevata.
• Intestazioni a perno dritto:I pin sono perpendicolari al PCB, comunemente usati nelle connessioni verticali.
• Intestazioni dei pin ad angolo retto:I perni sono piegati a 90 gradi per le connessioni orizzontali.
• Intestazioni protette:Includere una copertura in plastica per evitare disallineamenti o cortocircuiti.

Vantaggi dell'utilizzo delle intestazioni dei pin

Le intestazioni pin offrono molteplici vantaggi per la progettazione elettronica:

• Connessioni affidabili:Collegamenti meccanici ed elettrici stabili riducono la perdita di segnale.
• Modularità:Consentono un facile collegamento e rimozione dei moduli senza modifiche alla saldatura.
• Design compatto:Utilizzo efficiente dello spazio PCB mantenendo la connettività.
• Conveniente:Soluzione economica per la prototipazione e la produzione.
• Personalizzazione:Disponibile in diverse dimensioni, numero di pin e materiali.

Applicazioni delle intestazioni dei pin

Le intestazioni dei pin sono ampiamente utilizzate in tutti i settori, tra cui:

• Sistemi embedded e schede a microcontrollore
• Elettronica di consumo come dispositivi intelligenti ed elettrodomestici
• Automazione industriale e robotica
• Schede madri e schede di espansione per computer
• Prototipazione e test circuiti

Selezione dell'intestazione del pin destro

La scelta dell'intestazione pin corretta richiede attenzione ai fattori chiave:

• Conteggio pin:Abbina il numero di connessioni richieste nel tuo circuito.
• Dimensione del passo:La spaziatura standard è 2,54 mm, ma le opzioni variano per i progetti ad alta densità.
• Valutazione attuale:Assicurarsi che la testata possa gestire il carico elettrico previsto.
• Stile di montaggio:Montaggio a foro passante o superficiale in base al design PCB.
• Qualità del materiale:Considerare la resistenza alla corrosione e la durabilità per le applicazioni industriali.

Suggerimenti per l'installazione

Una corretta installazione garantisce affidabilità a lungo termine:

• Allineare attentamente i pin dell'intestazione con i fori del PCB.
• Utilizzare tecniche di saldatura adeguate al tipo di perno per evitare giunzioni fredde.
• Per i progetti modulari, considerare le basette con protezioni per guidare i connettori.
• Testare i collegamenti dopo il montaggio per verificare la continuità elettrica.

Domande frequenti sulle intestazioni dei pin

Q1: È possibile riutilizzare le intestazioni dei pin?
R1: Sì, molte basette dei pin possono essere riutilizzate se rimosse con attenzione senza piegare i pin.

Q2: Qual è il passo standard del perno?
A2: Il passo più comune è 2,54 mm (0,1 pollici), sebbene siano disponibili altri passi per i pannelli ad alta densità.

Q3: Come faccio a scegliere tra intestazioni a riga singola e doppia?
A3: le intestazioni a riga singola sono adatte per circuiti compatti; le intestazioni a doppia riga sono ideali per esigenze di connettività più elevate.

Q4: Sono presenti connettori pin ad alta corrente?
R4: Sì, i connettori maschio di tipo industriale sono progettati per trasportare correnti più elevate con placcatura e spessore adeguati.

Conclusione e contatto

I connettori maschio sono componenti fondamentali che migliorano l'affidabilità, la modularità e l'efficienza dei circuiti elettronici. La scelta del tipo, del materiale e del metodo di installazione corretti può migliorare significativamente le prestazioni del dispositivo.Shenzhen JYE Technology Co., LTD.offre un'ampia gamma di connettori maschio e femmina di alta qualità per soddisfare varie esigenze industriali e di prototipazione. Per maggiori informazioni e soluzioni personalizzate,contattacioggi e migliora i tuoi progetti elettronici.
