Astratto: Appartamento IDCCavi, noti anche come cavi a nastro, sono componenti critici nei moderni sistemi elettronici. Questo articolo fornisce una guida completa sulle specifiche del cavo piatto IDC, sulle applicazioni pratiche e sulle domande frequenti, con l'obiettivo di ottimizzare le soluzioni di connettività in una varietà di settori. Gli approfondimenti sono supportati da dettagli tecnici e guida professionale di JYE.

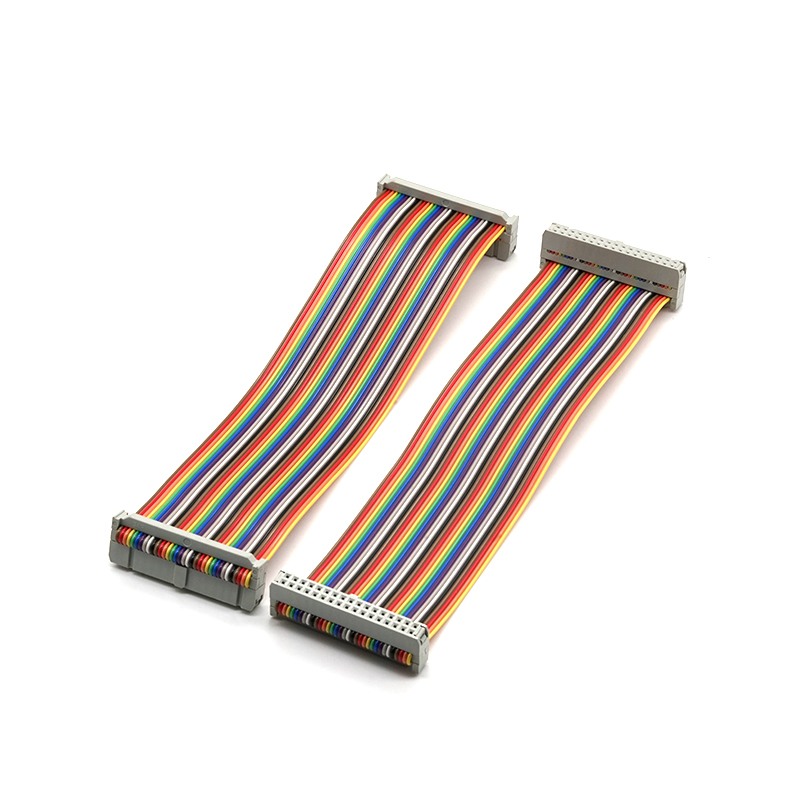

I cavi piatti IDC (Insulation Displacement Connector) sono ampiamente utilizzati nei dispositivi elettronici per una trasmissione del segnale efficiente e organizzata. A differenza dei tradizionali cavi tondi, i Cavi Flat IDC sono costituiti da più conduttori disposti in parallelo e separati da isolante. La loro costruzione unica consente una rapida terminazione di massa senza rimuovere l'isolamento, fornendo una connettività affidabile in gruppi elettronici compatti.
Questo articolo ha lo scopo di spiegare come funzionano i cavi piatti IDC, i loro parametri tecnici dettagliati, le sfide comuni e le soluzioni per garantire prestazioni ottimali in diverse applicazioni.
I cavi piatti IDC sono definiti dai seguenti parametri:
| Parametro | Descrizione |
|---|---|
| Materiale conduttore | Rame stagnato di elevata purezza, che garantisce bassa resistenza e durata |
| Isolamento | PVC flessibile o LCP, adatto per temperature di esercizio comprese tra 80°C e 105°C |
| Pece | Da 0,025" (0,635 mm) a 0,1" (2,54 mm), a seconda dell'applicazione |
| Numero di conduttori | Da 2 a 64, personalizzabili in base alle esigenze del progetto |
| Valutazione della tensione | 300 V CA/CC tipico per l'elettronica interna |
| Lunghezza | Lunghezze standard da 1 m, 3 m, 5 m o personalizzate |
| Terminazione | Connettori IDC o terminazioni saldate come richiesto |
Queste specifiche garantiscono che i cavi piatti IDC possano soddisfare i requisiti di segnale ad alta velocità mantenendo la stabilità meccanica in spazi ristretti.
I cavi piatti IDC sono versatili e utilizzati in vari settori:
Comprendere i criteri di selezione per i cavi piatti IDC implica considerare il numero di conduttori, il passo, il tipo di isolamento e i requisiti ambientali. Una corretta applicazione garantisce una riduzione delle interferenze del segnale, una manutenzione semplificata e una durata operativa prolungata.
Il cavo piatto IDC organizza più conduttori in parallelo, mantenendo una spaziatura costante che riduce al minimo la diafonia e il disadattamento di impedenza. La connessione a perforazione di isolante elimina le estremità esposte dei cavi, riducendo la perdita di segnale e garantendo una comunicazione elettronica stabile.
Quando si installano i cavi piatti IDC, assicurarsi del corretto allineamento con il connettore per evitare conduttori piegati. Utilizzare uno strumento di inserimento specializzato per la terminazione di massa. Evitare piegature o allungamenti eccessivi poiché potrebbero compromettere l'integrità dell'isolamento e le prestazioni elettriche.
Sì, i cavi piatti IDC possono essere personalizzati in termini di lunghezza, numero di conduttori, passo e tipologia di isolamento. Le soluzioni su misura consentono un instradamento ottimale all'interno dei dispositivi mantenendo la conformità ai requisiti di tensione e temperatura.
Le modalità di guasto più comuni includono conduttori rotti, cattivo contatto del connettore e usura dell'isolamento. Utilizzare test di continuità e ispezione visiva per identificare i problemi. La sostituzione delle sezioni danneggiate con cavi certificati ripristina l'affidabilità del segnale e le prestazioni del sistema.
Sebbene entrambi siano dotati di conduttori paralleli, i cavi piatti IDC utilizzano connettori a spostamento di isolante per una rapida terminazione di massa senza spelare i cavi. Ciò riduce i tempi di installazione, migliora la stabilità meccanica e migliora le prestazioni del segnale rispetto ai modelli di cavi a nastro precedenti.
I cavi piatti IDC rimangono un componente fondamentale per garantire una connettività elettronica affidabile nelle applicazioni informatiche, di telecomunicazioni, industriali e di consumo. I loro vantaggi tecnici, come l'allineamento parallelo dei conduttori, la terminazione a spostamento di isolamento e le specifiche personalizzabili, affrontano in modo efficiente le moderne sfide elettroniche.
JYEfornisce cavi piatti IDC di alta qualità progettati per soddisfare gli standard di settore e i requisiti di progetto specifici. Per ulteriori informazioni su approvvigionamento, personalizzazione o supporto tecnico, per favorecontattacidirettamente. Il nostro team è pronto ad assistere nella scelta della soluzione IDC Flat Cable ottimale per qualsiasi applicazione.
