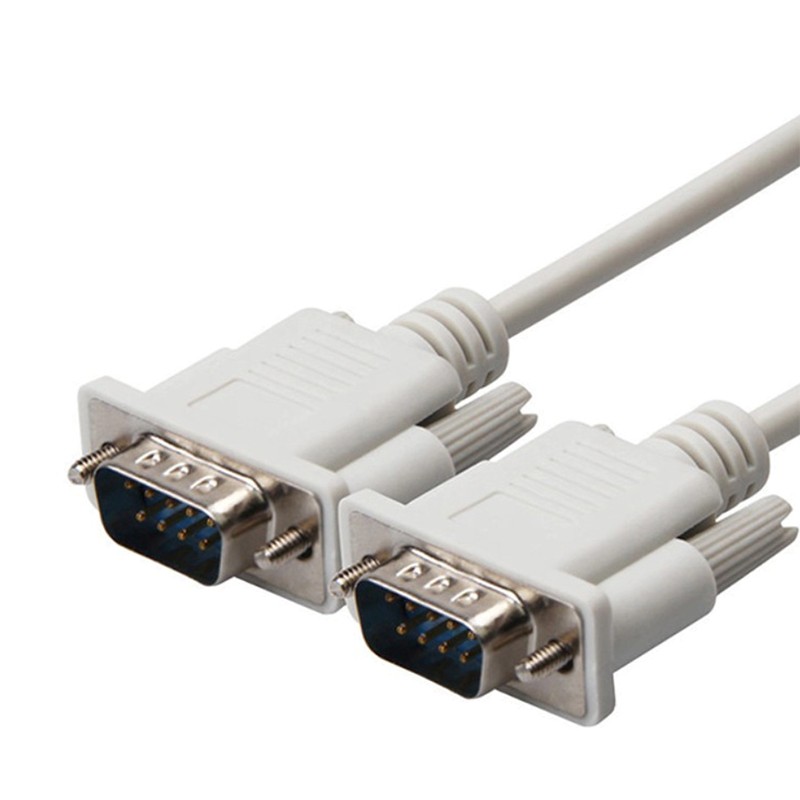

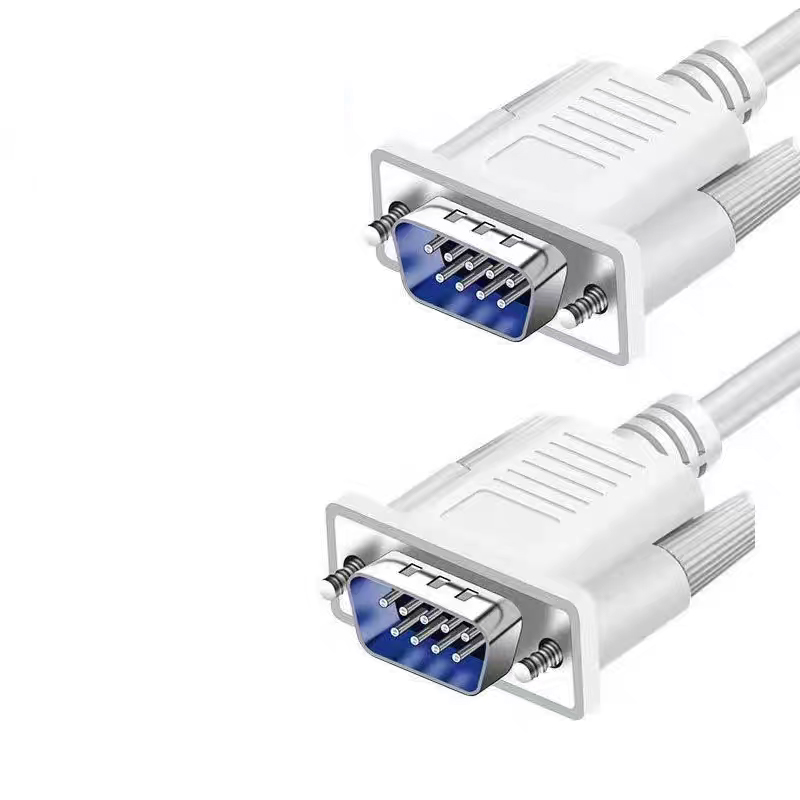

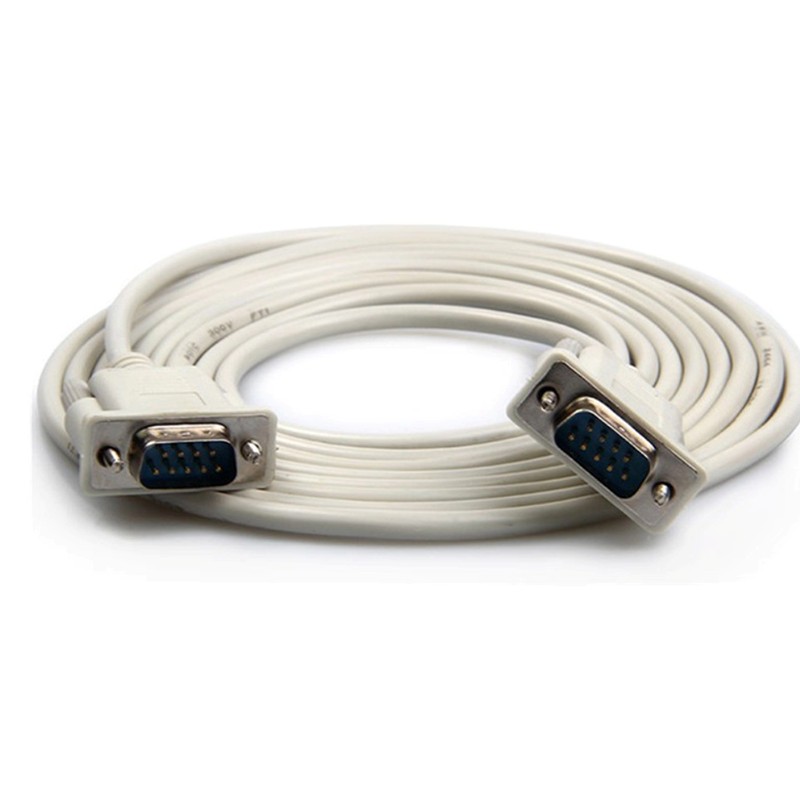

Il cablaggio schermato per connettori DB9 maschio-maschio è un cavo assemblato dedicato sviluppato sulla base dei cavi di collegamento standard DB9 maschio-maschio, con una struttura di strato di schermatura aggiuntiva. La sua funzione principale è quella di sopprimere le interferenze elettromagnetiche (EMI) e le interferenze in radiofrequenza (RFI), garantendo una trasmissione seriale stabile dei dati ed è particolarmente adatto per ambienti elettromagnetici complessi. Il conduttore è realizzato principalmente in rame privo di ossigeno (OFC) o rame stagnato privo di ossigeno: il rame privo di ossigeno ha elevata purezza (≥99,95%), eccellente conduttività elettrica e bassa resistenza, che può ridurre l'attenuazione del segnale durante la trasmissione ed è ideale per la comunicazione seriale a media e lunga distanza; il trattamento di stagnatura migliora la resistenza all'ossidazione e alla corrosione, prolunga la durata del cablaggio e migliora la stabilità della saldatura.
Il cablaggio schermato del connettore maschio-maschio DB9 si distingue per i materiali principali di alta qualità e le eccezionali caratteristiche prestazionali: i conduttori sono realizzati in rame privo di ossigeno (OFC) di elevata purezza o rame stagnato privo di ossigeno, dove il primo offre un'eccellente conduttività elettrica e una bassa resistenza, riducendo al minimo l'attenuazione del segnale durante la trasmissione a media e lunga distanza, mentre il secondo migliora la resistenza all'ossidazione e la stabilità della saldatura; lo strato isolante è realizzato in PVC, PE o fluoroplastica di fascia alta, soddisfacendo i requisiti di isolamento e resistenza alla temperatura in diversi scenari applicativi; lo strato di schermatura adotta principalmente una struttura a treccia di filo di rame o un foglio di alluminio, con alcune varianti che vantano un design a doppia schermatura che, se accoppiato con cavi di terra, può sopprimere efficacemente le interferenze EMI e RFI; il nucleo del connettore blu è composto principalmente da PBT + 30% fibra di vetro, che combina elevata resistenza di isolamento, resistenza alle alte temperature e proprietà antideformazione. Nel complesso, il cablaggio offre i vantaggi di una trasmissione stabile, di una forte capacità anti-interferenza e di un'eccellente durata, rendendolo adatto ad ambienti elettromagnetici complessi come l'automazione industriale e il debug di rete.
Questo prodotto vanta un'eccellente sicurezza elettrica, durabilità ambientale, facilità di montaggio e praticità di manutenzione: la sua elevata resistenza di isolamento e capacità di resistenza alla tensione possono sopprimere efficacemente la diafonia, rendendolo adatto per la trasmissione di segnali a basso livello di protocolli seriali come RS-232/485/422; il materiale PBT rinforzato con fibra di vetro presenta resistenza all'umidità e alla corrosione chimica, adattabile a condizioni di lavoro complesse come siti industriali, applicazioni marine e automobilistiche; il design preciso del posizionamento del foro stenopeico previene la deviazione del terminale durante la saldatura o la crimpatura, migliorando l'efficienza dell'assemblaggio di cablaggi e PCB; l'identificazione visiva blu facilita la rapida risoluzione dei problemi dell'interfaccia e riduce i tempi di messa in servizio e manutenzione dell'apparecchiatura.
Questo cablaggio schermato vanta un'ampia gamma di applicazioni tipiche: nell'automazione industriale, consente la comunicazione seriale per PLC, touchscreen HMI e macchine utensili CNC, resistendo efficacemente alle interferenze EMI provenienti da convertitori di frequenza, motori e altre apparecchiature; nel debug dei dispositivi di rete, è adatto per la configurazione della porta console di router e switch, garantendo una trasmissione accurata dei comandi nel complesso ambiente multi-dispositivo delle sale computer; nella sicurezza e nella strumentazione, supporta l'acquisizione di dati per controllori di accesso, telecamere seriali e misuratori di test, realizzando una trasmissione stabile di segnali di basso livello; nel frattempo, soddisfa i requisiti operativi dell'elettronica automobilistica e marina e, grazie alla sua resistenza alle vibrazioni e alla nebbia salina, è ideale per il funzionamento a lungo termine di dispositivi seriali come GPS e registratori di guida.
|
Nome della parte |
Nome e specifiche del materiale |
|
Modello del prodotto |
DB da maschio a maschio |
|
Attuale |
5A |
|
Tensione nominale |
CC 500 V |
|
Placcatura |
Placcato in oro |
|
Materiale plastico |
PBT + 30% rinforzato con fibra di vetro |
|
Resistenza di isolamento |
≥ 1000 MΩ |
|
Usa il tempo |
500-1000 volte |
|
Valutazione del fuoco |
UL94V0 |
|
Intervallo di temperatura |
Da -55 ℃ a 105 ℃ |
|
Metodo di cablaggio |
saldatura |
|
Calibro del filo |
28AWG-26AWG |
|
Genere |
Maschio |
1.La risposta rapida alla tua richiesta.
2. Forniamo servizi OEM, ODM, i dettagli del prodotto possono essere realizzati secondo le vostre esigenze.
3. Forte forza tecnica e eccellente team di vendita per fornire un servizio completo prima e dopo la vendita.
4.Utilizzare materie prime selezionate, qualità affidabile e prezzo competitivo.
5.Oltre 10 anni di esperienza professionale nella produzione di cavi di collegamento per l'assemblaggio in Cina.
6.La nostra fabbrica è certificata lS09001.
7. Attrezzatura automatica completa, alta efficienza produttiva e tempi di consegna puntuali.
8. Ciascuno dei nostri prodotti è stato testato strumentalmente al 100% per garantirne la qualità e la funzionalità.
9. Sono disponibili piccoli ordini
10. I nostri prodotti hanno un ampio utilizzo e godono di un ampio mercato in tutto il mondo.
11. Per il bene dei clienti, sforzarsi di raggiungere una situazione vantaggiosa per tutti, sperare di stabilire una relazione di cooperazione a lungo termine.
